FASTFORM Advanced

FASTFORM Advancedは、カナダのFTI社(Forming Technologies Inc.)が開発したワンステップ逆解法を用いたプレス成形解析ソフトウェアです。製品形状だけでプレス成形過程の割れ・しわの発生予測や応力・歪・板厚分布などを高速、正確に予測することができます。意匠設計や製品設計の初期段階でプレス成形性の評価を可能にし、金型設計段階では余肉やしわ押さえ面、成形条件の検討・評価が実行できます。

特徴・概要

製品設計・工程設計・ダイフェース設計などさまざまな場面で成形性予測を実現!

高速・正確な成形性予測

豊富な条件設定(ブランクホルダー力、ドロービード、プレッシャーパッド、固定など)機能を搭載し、短時間で精度の高い成形結果が確認できます。

多彩な結果表示機能

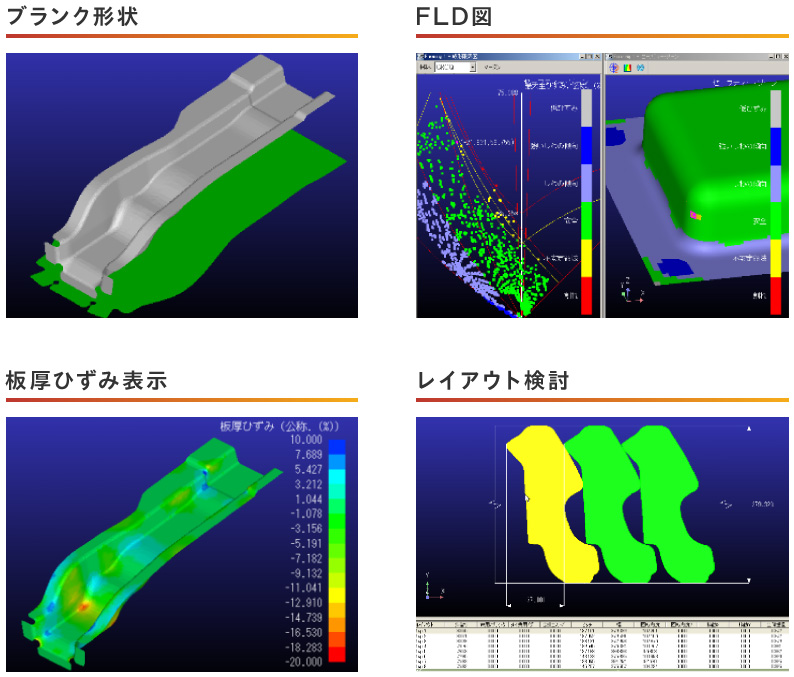

成形限界線図(FLD)/SafetyZone/板厚分布/板厚歪/最大・最小主歪/最大主歪方向など多彩な結果表示機能を搭載。

応用機能

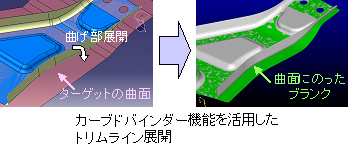

  1. カーブバインダー機能:曲面に展開しブランク形状や成形性の計算を実施
  2. テーラー溶接定義:1部品に複数の材料・板厚を設定
  3. ユーザー定義ブランク :ブランク形状を定義し成形性を計算
また、FormingSuite上で稼動することにより、ブランクレイアウトツール「BLANKNEST」との連携が可能で、材料レイアウト作成などにも活用できます。

無料体験版

FormingSuite 無料体験版のご紹介

目的ごとに最適なソリューションをご用意しております。無料体験版でその効果をぜひご体感ください。 期間限定で、すべての機能をご使用いただけます。 不明な点などありましたら、お気軽にお問い合わせください。

1. 無料体験版をご使用いただく流れ
2. 無料体験版のご紹介

目的に応じたソリューションをご使用ください。ライセンス申請時に、使用したい商品を選択することができます。

やりたいこと 対応ソリューション 効果
1.製品形状のみで
  1. 短時間にブランク作成したい
  2. 簡易歩留りを確認したい
  3. ブランクの精度を上げて手戻りを減らしたい
A.FASTBLANK
  1. ブランク精度の向上
  2. 後工程の手直し回数低減
  3. ブランク作成工数 70%減
2.材料レイアウトの歩留りを上げたい
3.手作業を自動化・歩留りの見える化をしたい
B.BLANKNEST
  1. 材料歩留り 5 -10%の向上
  2. 材料レイアウト作成工数 70%減
4.製品設計段階で成形性チェックを行いたい C.FASTFORM Advanced
  1. ブランク精度の向上
  2. 後工程の手直し回数低減
  3. ブランク作成工数 70%減
5.工程数、工程毎の型形状を短時間でさまざまなパターン検討を行い最適な型設計をしたい
6.部分的な曲げ展開、トリムライン展開をしたい
D.FASTFORM MultiStage
  1. 材料歩留り 5 ?10%の向上
  2. 材料レイアウト作成工数 70%減
7.歩留りを改善するための製品修正箇所を確認し、設計に反映させたい E.COSTOPTIMIZER
F.COSTOPTIMIZER Advanced
  1. ブランク精度の向上
  2. 後工程の手直し回数低減
  3. ブランク作成工数 70%減
3. FormingSuite無料体験版 お申し込み

FormingSuite 無料体験版は、以下からお申し込みください。ライセンス申請時に、使用したい商品を選択することができます。

入手方法 説明 メリット/デメリット
ダウンロード 体験版をダウンロードすることができます。ダウンロードするファイルサイズは、140MBです。
ダウンロードしたファイルは圧縮されているため、解凍ソフトが必要となります。
ファイルサイズが大きいため、ダウンロードに時間がかかることがありますので、ご注意ください。
○:すぐに使える
×:ダウンロードに時間がかかる場合もある
インストールCD送付 インストール用のCDを郵送させていただきます。
発送までお時間をいただきますので、ご了承ください。
○:ダウンロードする必要がない
×:郵送のためすぐに使えない
