GD＆Tソリューション
ソリューション概要

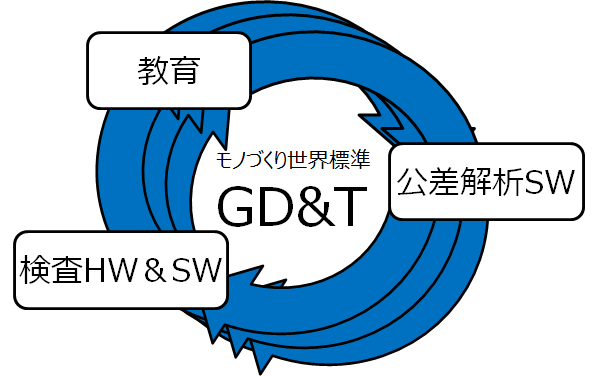

GD＆Tソリューションは、1.公差を根本的に理解する「教育」、2.公差設計をITで効率化する「公差解析ソフトウェア」、3.公差と現物を照合する「検査ハードウェア＆ソフトウェア」の3つの軸で構成しています。
お客様の課題に合わせてこれらを組み合わせてご提案し、トヨタグループをはじめ、多くのお客様に高い評価を頂いております。
公差解析SW
教育で公差理論を手の内にした後は、公差計算の効率化を図る必要があります。お客様の課題、ニーズに合わせ、自社開発のTOL J（トールジェイ）をはじめ、3DCS（スリーディーシーエス）、CETOL（シートール）3種の公差解析SWをご提案いたします。
①TOL J

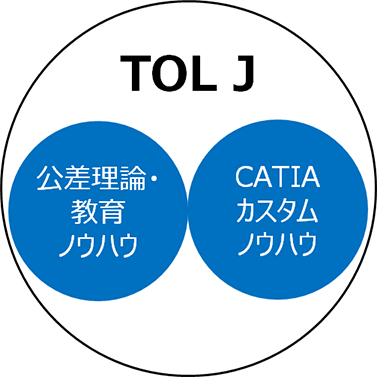

公差教育会社 プラーナー社の教育ノウハウとトヨタシステムズのCATIAカスタムノウハウを融合した公差解析SWがTOL Jです。
※TOLERANCE（公差） JAPAN（日本）＝TOL J 「日本で公差設計をさらに進化させたい」という想いを込めました
コンセプト
カスタマイズが容易で、お客様の実状に合わせた、操作が簡単・費用対効果の大きいツール

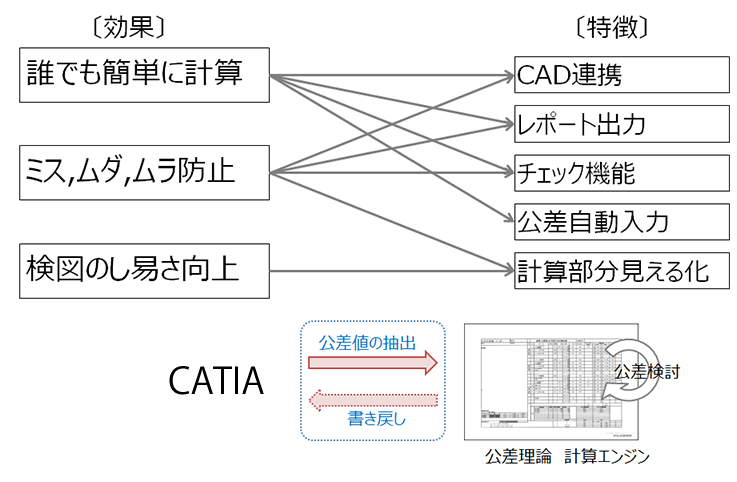

効果と特徴
機能詳細
CAD連携：CADと別で計算するのではなく、CADの中で直接計算（スピード向上、ヌケ・モレなし）
自動入力：JISやお客様で定める標準公差を自動入力、作業効率化（公差確認の手間省く）
見える化＆チェック：計算部分を分かり易く表示、かつ計算の過程を保存、計算者の意図を見える化（検図の精度向上）
②3DCS
3DCSには、CATIA V5版と、3DEXPERIENCE版、Windows環境で動作するMulti-CAD(スタンドアロン)版があります。それぞれのソフトウェアは以下の特徴を備えています。

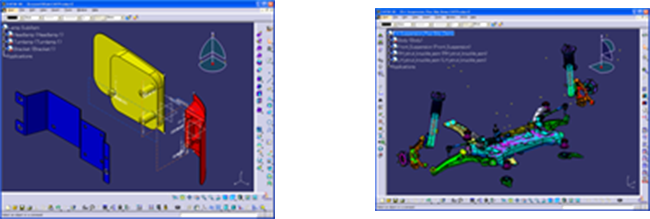

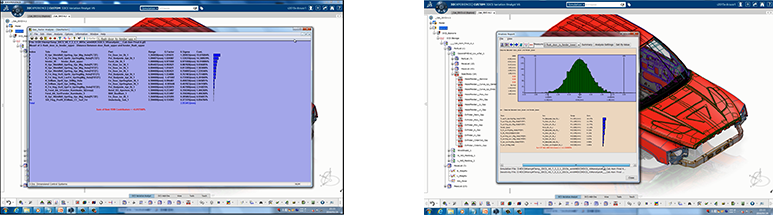

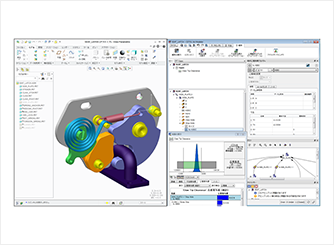

CATIA V5版：CATIA V5 FT&Aで入力された情報がそのまま活用できます。CATIA V5画面の使い慣れたGUI環境下で、違和感なく3DCSの操作ができます。
CATIA 3DEXPERIENCE版：CATIA 3DEXPERIENCEで入力された情報がそのまま活用できます。CATIA 3DEXPERIENCE画面の使い慣れたGUI環境下で、違和感なく3DCSの操作ができます

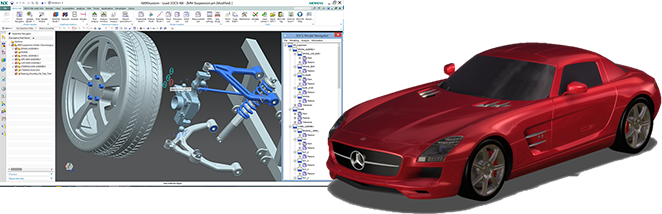

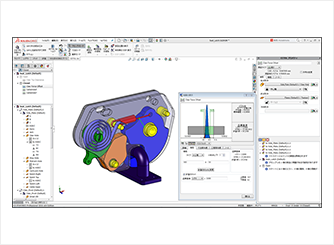

NX版：Siemens社のNXプラットフォームに完全対応。NX内から3DCSを直接起動できるだけでなく、多くのNX特有のモデリング機能の恩恵を3DCSでも受けることができます。

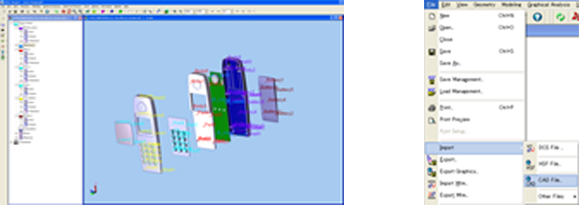

Multi-CAD(スタンドアロン)版：優れた互換性により複数CADで解析を行う環境でも使用でき、またCAD環境をお持ちでなくても使用可能です。Windowsベースのインターフェースなので、簡単な手順でデータを読み込むことが可能です。
③CETOL

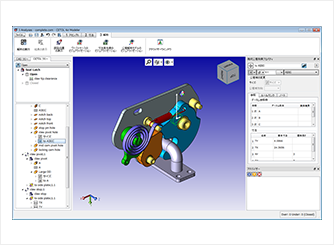

CETOL 6σは、効率的・かつ高精度な公差設計を実現する公差マネジメントツールです。
機能と算出情報

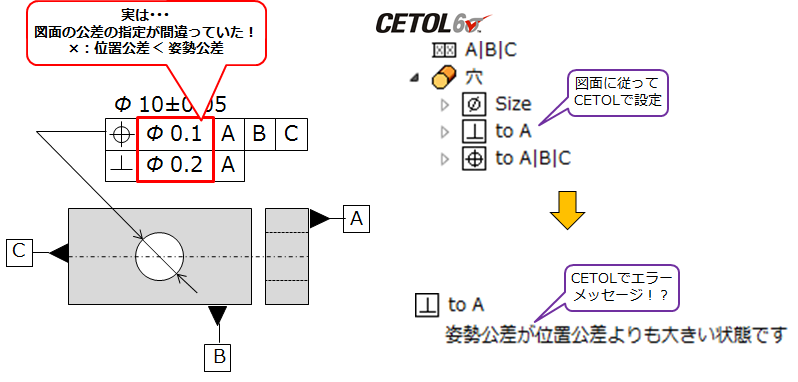

アドバイザーによる幾何公差文法エラーの通知例
Analyzer

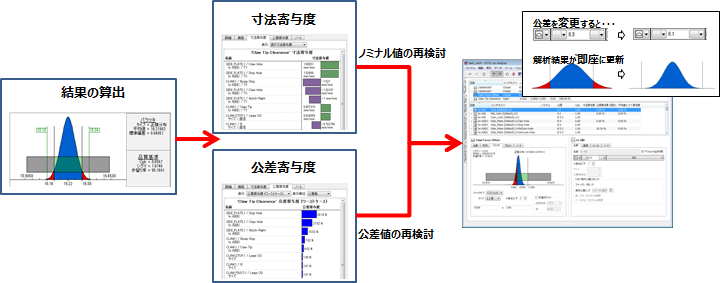

- アドバイザー上で図面情報(サイズ/幾何公差管理)の過不足を通知。図面の品質向上に貢献
- 寸法寄与度・公差寄与度を算出。品質向上を達成するために、公差だけでなくノミナル設計の再検討が可能
- ポスト処理、Analyzerを通じたスピーディーな設計変更
使いやすさを追求した操作環境
- CADデータをそのまま使用、ジオメトリベースでの設定
- ユーザーフレンドリーなGUI、アニメーション機能
- 完全日本語化GUI、豊富なヘルプファイル
ラインナップ
