Caelum KKen

トヨタ自動車で培われたCAM 技術をベースに、「品質向上」、「コスト削減」、「期間短縮」を追求したソリッド・サーフェス融合 CAM システムです。バリエーション豊かな加工機能で、自動車部品のような大物から時計などのような超精密部品、木型・モデル加工まで幅広く対応します。

特徴・概要

3次元CAM「Caelum KKen(ケーラムケン)」の特長

オンリーワン機能による無人化や
高速・高精度・高品位な加工でQCDを飛躍的に向上!

プロファイル加工の無人化を実現

「無人化の難しい」とされていた大物プレス金型でのトリム刃のプロファイルや2番逃がし加工、鋳物や鋼材部品を含む荒取り加工で無人化を実現。作業者のスキル差の違いによる品質や加工時間のバラツキを解消し、「高品質」、「短納期」を実現します。

FF/Engine搭載

牧野フライス製作所との連携によりFF/Engine搭載。さらにCaelum KKen独自機能も追加。

FF加工機能は、定評のある曲面CLの作成機能と牧野フライス製作所が工作機械メーカーとしての「実加工」から得たFF加工条件のデータベースを取込んだ機能です。磨きレスを実現する荒取りから仕上げまでの安定した加工軌跡を、データベースから自動設定するだけで作成できます。

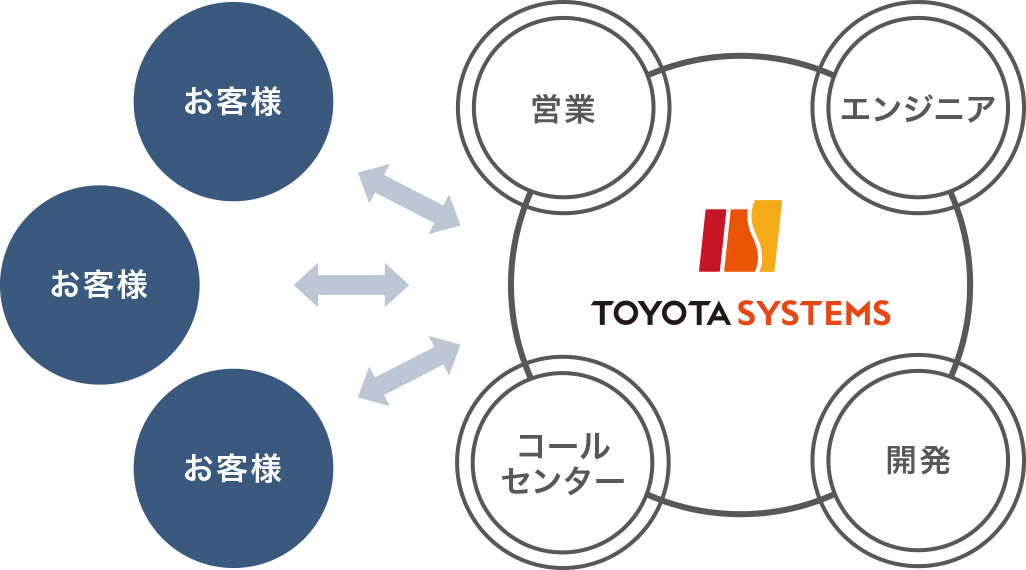

充実のサポート体制
  1. 全社一丸でお客様をバックアップいたします。
  2. トヨタで培ったものづくりのノウハウを生かした教育・サポートをご用意しています。
  3. メーカーだからこそできるカスタマイズで個別機能強化にも対応いたします。

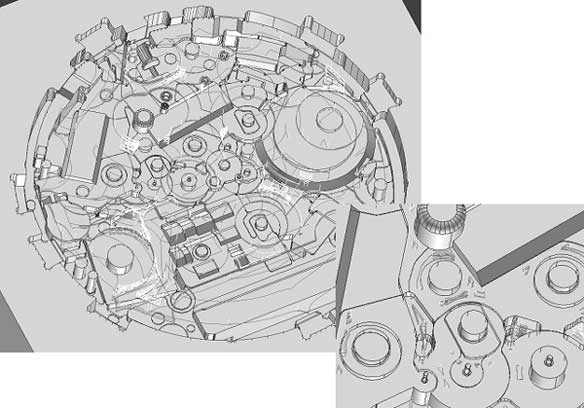

ソリッドデータから荒取りから仕上げまで一括加工!

1ミクロンの段差を自動で認識!超精密加工を実現!

型構造部などの2.5次元形状には、ソリッドデータから直接、荒取りから仕上げ(側面加工や底面加工)まで一括加工を行います。ソリッド穴あけ機能ではソリッド形状に限らず面群からも形状情報を抽出し穴あけ情報を割り出します。

最新版ダウンロード

Caelum KKen の最新版は以下からダウンロードしてください。

最新版のダウンロードは、「ケーラムケン 保守契約を締結されているお客様」限定となっておりますので、ご了承ください。


最新版一覧

最新リリースノートのリンクをクリックすると、パックの内容が確認できます。

更新日 Caelum KKen
バージョン
Caelum3
Caelum XXen
対応バージョン
ダウンロード
2019/07/01 V4.5.7 SP2 V4.5.7 SP2

インストール方法
  1. インストールされている CAD のバージョンを確認してください。
    ※対応CADにつきましてはリリースノートをご参照下さい。
  2. Caelum KKen および BGJ、MIDUTL などを終了してください。
    また Administrator(権限のある)ユーザでログオンしてください。
  3. モジュールをダウンロードしてください。
    ※ファイル名は 「aeKKen_b****** _x**.exe」 です。
    ※ご使用のOSによってファイルが異なりますのでご注意ください。(32bit用と64bit用でファイルが異なります。)
  4. 「プログラムの追加と削除」より "Caelum KKen" をアンインストールしてください。
    【注意】
    念のため、アンインストール前に
    インストールドライブ:\Caelum\CONF フォルダ、CAMSYS フォルダ、BAT フォルダ、bgj フォルダの
    バックアップコピーを作成しておくことを推奨いたします。
  5. 手順3でダウンロードされました exeファイルを実行してください。
    インストーラが起動しますので、インストールを実行してください。
  6. BGJUTL を起動し、オプション/環境設定で、新しいBGJデータベースの作成を行ってください。
    【注意】
    データがすべて消えない場合がありますので、
    BGJUTL/ファイル/一時ファイルの削除 でジョブ、ファイルの全てをクリアしてください。

    【重要】分散環境で BGJ をご利用のお客様
    1. BGJサーバ(BGJ DB のあるところ)でのBGJUTL :
      "新しいBGJデータベースの作成"
    2. BGJクライアントでBGJUTL : "既存のBGJデータベースへ参加"
      ※BGJクライアントで"新しいBGJデータベースの作成"をしますと自動的にサーバになります(ODBC設定を自分にします)。
      万が一,BGJクライアントでデータベースを作成した場合は、インストールマニュアルに沿ってODBC設定をして下さい。
  7. 以上で、インストールは終了です。
    Caelum KKenを起動し、正常に動作するかご確認ください。

FAQ
Caelum KKen のバージョンの確認が面倒です。
MSDE のインストールは毎回必要か?
