CaelumIII

TSが開発を行ってきた「Caelum(ケーラム)」シリーズの第3弾として、トヨタ自動車で培われたさまざまなノウハウをベースとするプレス金型設計/加工業務向けの3次元CAD/CAM一体型システムです。設計(CAD)から製造(CAM)までデータの一気通貫環境を提供し、CADデータに製造情報(属性)を与え、それを CAM工程に利用することで加工工程の自動化を実現するなど、さらなるリードタイム短縮、品質向上、コスト削減を実現します。

特徴・概要

プレスダイフェース設計に必要な機能が ALL in One

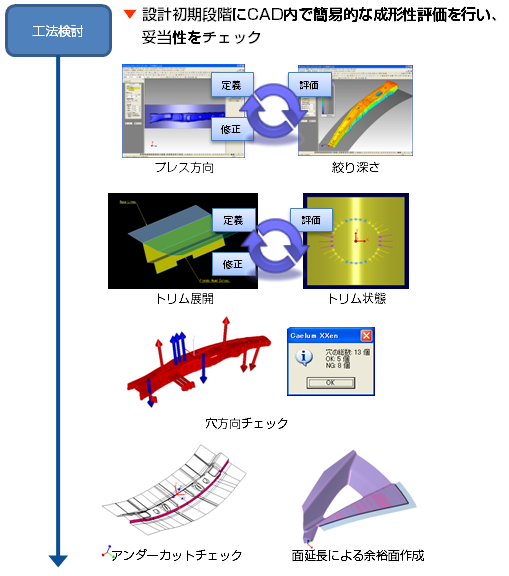

【 設計プロセスの効率化 】形状定義と評価、面修正を強力サポート

CaelumIIIは、プレス金型における工程設計からダイフェース設計のプロセスを効率化します。
構造部設計においても、プレス金型特有の裏肉面やセグダイ作成などの専用機能で、効率的な設計を実現します。

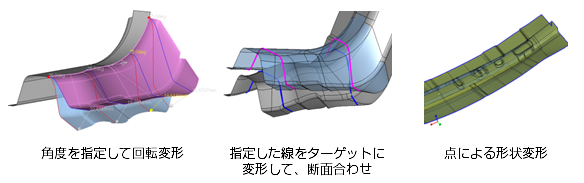

【 データ修正 】スプリングバックの見込み変形

複数の連続面も、連続性を維持して一気に変更

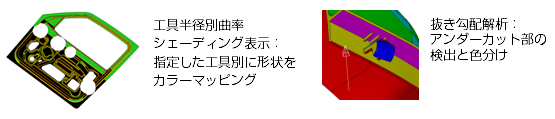

【 データチェック 】充実した解析機能
【 さらに高度な見込み変形 】Caelum III/Deformer P(オプション)
【 データ変換 】幅広いデータ対応
標準搭載の主な入力フォーマット
CATIA V5 Caelum DB IGES DXF/DWG
TDEX CFIO STEP Parasolid
MicroCaelumII JAMA-IS ACIS

ヒーリング機能により、面落ち・分解面の自動修正

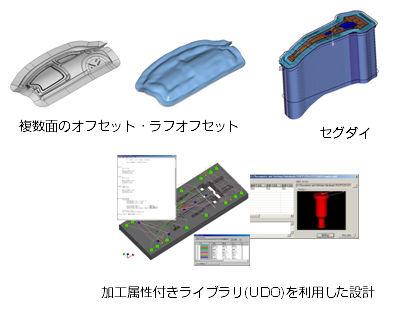

型構造向けの豊富な専用機能
【 CAMパッケージ:Caelum III/CAM 】設計(CAD)から製造(CAM)までデータの一気通貫

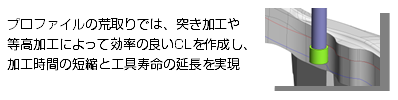

2.5軸CAM機能

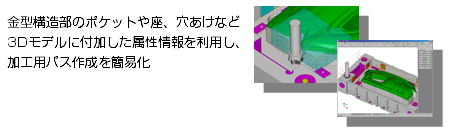

3次元データに付加された加工情報によるCADCAM連携

高速、高精度、高品位を実現するFF/Engine版曲面CAM機能

オプション

プレス金型見込み変形ツール「CaelumIII/Deformer P」 ALL in One

手間のかかる見込み形状の作成を解析結果から自動で作成

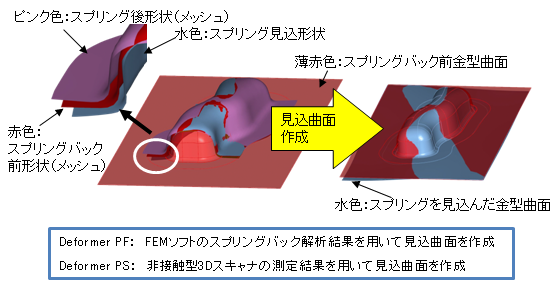

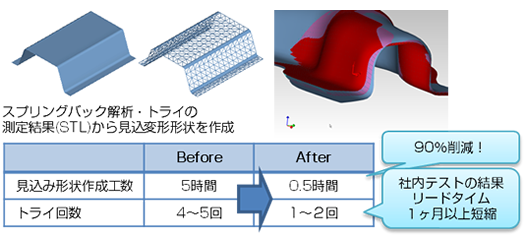

スプリングバック解析結果に基づきプレス金型の高精度な見込み形状を自動で作成することができます。赤色の面はスプリングバック前の形状で、水色の面は本ツールで予測した見込み形状です。この見込み形状の位置に自動で面を作成できます。これにより今まで手作業で行ってきた作業を自動化することができ、大幅な工数削減が可能となります。90%程度削減された事例もあります。

見込み形状を作成したときの板材の長さを一定に維持

他のツールでは実現していない「見込み形状を作成したときの板材の長さを一定に維持する機能」を実現し、高精度な見込み形状を作成できます。これにより従来、伸び縮みのため発生する誤差のため複数回繰り返す必要のあった解析と修正のサイクルを解析結果や型形状、板材によっては1回に削減することも可能です。この高精度な見込み形状作成機能は、北海道大学との産学共同開発による成果を利用することで実現しました。

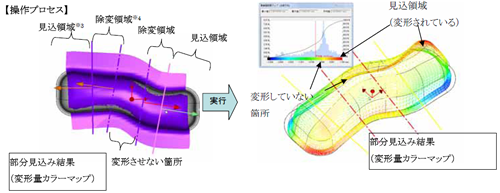

部分見込みにも対応

プレス金型のダイフェース形状の全体ではなく「部分的に見込みを入れたい」「部位により見込み量の割合を変化させたい」といった場面が多々あります。
CaelumIII/Deformer Pの部分見込み機能では、形状を分割せずに部分的な見込みが可能で、「連続性」を維持しつつ「最小限の工数」で見込み金型形状を作成できます。

測定結果を利用して見込み形状を作成したい

スプリングバックが起きているトライ品を非接触型の3Dスキャナなどで測定した結果からも、高精度な見込み形状を作成することが可能です。

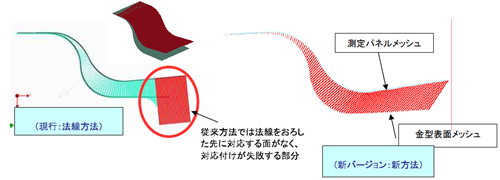

また解析結果だけでは、十分に精度のある見込み形状の作成が難しいハイテン材などでは、解析見込み機能と測定結果を利用した測定見込み機能の両方を利用することで精度の高い見込み形状の作成が可能になります。最新バージョンでは、変形量の 大きい場合でも問題なく見込み変形を行うことができるようになり、測定データからの見込み変形作業をさらに効率よく実行できるようになりました。

STLデータの利用

インポートしたSTLデータの断面作成や、作成した断面要素上への点の作成、断面長の測定などが行えます。これにより、見込み後の断面長の測定などの評価や、部分的に手動で見込みを行う際の参照要素の作成などが、STLデータを利用して簡単に実行できます。

商品構成
パッケージ名 FEM解析見込み 測定見込み
Deformer PF ×
Deformer PS

FEM解析見込
FEMソフトのスプリングバックシミュレーション結果を用いて見込曲面を作成
測定見込
非接触型3Dスキャナなどによる測定結果を用いて見込曲面を作成

最新版ダウンロード

「CaelumIII(ケーラム3)」最新版ダウンロード

CaelumIIIの最新版ダウンロードは以下からお申し込み後、ダウンロードしてください。
最新版のダウンロードは、「ケーラムIII 保守契約を締結されているお客様」限定となっておりますので、ご了承ください。


最新版ダウンロード一覧

ご使用の内容に応じてお申し込みください。

バージョン 更新日 ダウンロード
CaelumIII V4.5.7 SP2 2019/07/01

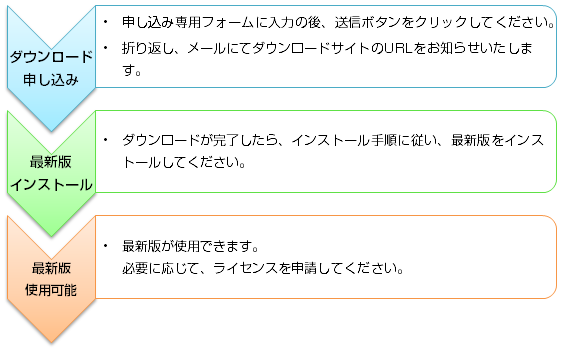

最新版をご使用いただく流れ
